見た目も機能も充実!
日差しや雨に左右されない
素敵な空間を作ろう!
オーニングの多彩な利用方法や様々な効果で店舗運営が変わります。外のスペースの有効活用はもちろん、省エネやドレスアップなど店舗の価値を上げる手段としてご利用いただけます。
-
空間の有効活用
オーニングを設置することで、スペースを有効活用
-
建物のドレスアップ
豊富なキャンパスカラーで建物の外観を美しく彩ります。
-
喫煙スペースに
受動喫煙防止条例対策として、野外に喫煙スペースを確保できます。
-
サイン・LED照明
フリルにロゴを入れて店舗の宣伝に。前枠LED照明で夜間も明るく節電対策。
-
冷房病予防
日除けは建物の外部が理想的。空間の冷えすぎによる体調不良を改善。
-
熱中症対策
夏場の強烈な日差しを遮り、直射日光から人々を守ります。
-
プライバシー保護
気になる近隣からの視線をカット。目隠し効果で安心の空間へ。
-
オープンカフェ
オーピンカフェのある新しいスタイルをご提案します。
-
有害紫外線カット
明るい可視光線と取り入れながらも、有害な紫外線をほぼ100%カット。
省エネ効果も期待できる
オーニンングを取り付けて省エネに貢献
窓の外で日差しをコントロールできるため、室温の上昇を抑える効果があります。
オーニングを使用した場合、エアコン使用頻度は直射日光が差し込む部屋のわずか33%という調査結果もでており、大きな省エネ効果が実証されています。エアコンのかけすぎによる冷房病や夏風邪を予防することもでき、ご家族の健康のためにも一役買う設備だと言えるでしょう。
標準3mmガラスの窓のある部屋でのエアコンの使用頻度を100%とした場合にブラインドとオーニングとの違いを比較しました。
カーテン・ブラインドの場合は74%です。
これは窓ガラスとカーテン・ブラインドの間の空気が温室効果で温められ、どんどん室温が増すためです。
それに対し、オーニングは室内が日陰になるために温室効果がなく、33%の使用頻度で冷えすぎによる体調不良や夏風邪の発生も少なくなり電気代も健康にもおすすめです。
※早稲田大学理工学部木村教授研究室「オーニングの日遮蔽効果に関する研究報告書」より抜粋
選べる操作タイプ・充実のオプション
操作タイプはシンプルな手動タイプ、便利な電動タイプからお選びいただけます。
年間を通してフル活用したいとお考えの方には、受信機内蔵の電動リモコンタイプを特におすすめいたします。より便利に、快適に使っていただけるようセンサー制御も可能なオプション電装品を豊富にご用意しました。家族構成やライフスタイルに合わせてお選びください。
リモコンで簡単操作
部屋の内外を問わず、離れた場所からでもオーニングの開閉ができます。マルチタイプ(1つのリモコンで4台までのオーニングを個別に操作)のオプション設定も加わり操作性もアップ。センサーや一斉操作システムとの併用も可能。スイッチの代りに手軽なリモコンでの操作が実現します。
※リモコンによる送信距離は、コンクリート壁を挟んで 約20m。
※本リモコンは電波法に準じた特定小電力無線設備の認証品です。
※SM1・ CD4 と併用してお使いになる場合は、専用の受信機となります。
センサーでオーニングを自動コントロール
センサー制御により、オーニングを自動コントロールするシステム。強風を感知し保護機能により自動的に生地 を巻取る風力センサー。日差しの状況を感知、自動的に張出しや巻取りを行なう陽光センサー。人の手を煩わす ことなく快適な空間をサポートします。また開閉スイッチ付で、マニュアル操作も可能です。
※風力センサー感知中は、陽光センサー、開閉スイッチ機能は働きません。
※電動リモコンタイプは、風力・陽光センサーのみとなります。
※オプションで、リモコンシステムとの併用も可能。 (SM1のみ)
節電効果も見込めるLED照明
省エネ・節電効果の高いLED照明を前枠に内蔵。LED管のソケットは安心の防滴・防湿仕様。店頭の商品や夜間のご使用時にオーニングの下場や周辺を明るく照らします。
●消費電力22Wは、従来の蛍光灯と比べて約半分
●アルミ合金+ポリカーボネート材で破損にも強い
●直下照度4301xは、従来の蛍光灯と同等の明るさ
●LED管のソケットは、防滴・防湿仕様なので安心
●独自の放熱構造により40,000時間の長寿命を実現
●パワーサプライ内蔵タイプなので、別途に安定装置は不要
※スイッチは露出付きボックス仕様です。(プラグ付き3mコード付属)
※前枠には、ソケット・ホルダー・配線(決選結線用電源コード10mを含む)等が組込まれた状態での出荷となります。
※前枠からアーム及び物までの配線(スイッチ等への結線)は現場作業となります。
※二連装三連装のジョイント部分は現場での作業が発生します。
※LED管の取り付けは現場作業となります。
※LED管の設置位置は現場に合わせて配置可能です。
横にスクロールできます
ⅬEⅮ照明 性能表 | |||
---|---|---|---|
型番 | FN1200DZ22W3ML01 | 照度(1m) | 430 lx |
入力電圧 | AC90 ~ 240V (50/60Hz) | 色温度 | 5,500K ~ 6,000K |
消費電力 | 22W | 平均演色評価数 | Ra73 |
寸法 | 管径φ30mm 管長1,198mm | 動作保証温度 | -30℃ ~ 40℃ |
口金 | G13 | 照射角度 | 125° |
光源色 | 昼白色 | 寿命 | 40,000時間 |
全光束 | 1760 lm | 主な材質 | ケース:アルミ合金/カバー:ポリカーポネート |
発行効率 | 80lm/W | 重量 | 420g |
多数のオーニングを一斉操作
複数のオーニングをスイッチ1台で一斉に開閉することができるシステムです。専用スイッチを設置すれば、それ ぞれを個別操作することも可能です。また1台に対して複数のスイッチを設置したり、センサーシステムやリモコ ンシステムと組み合わせて使用することもできます。
※スイッチ1台で一斉操作を行なう際は、オーニング台数分の CD4 が必要となります。
※一斉操作用、個別操作用スイッチは CD4 専用のスイッチが必要です。
前枠も選べる3タイプ
フリルの形に加え前枠も選べる3つの仕様があります。
標準のタイプだけでなく雨だれにも強い樋付タイプや西日にも強いローリングシェードタイプまで用途に合わせてお選びいただけます。
-
■前枠(標準タイプ)
前枠へロール固定することにより、風等によるキャンパスの破損を低減します。 -
■樋付前枠(オプション)
樋付によりキャンバスからの雨垂れを防ぎます。 -

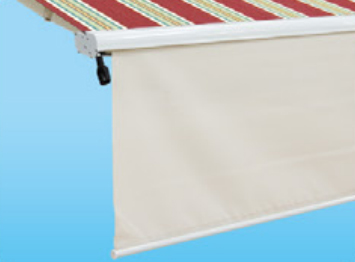

■ローリングシェード前枠(オプション: 6間用間口までの設定)
西日などの直射日光から視界を妨げることなく商品を守ります。(ウェーブキャンバス仕様の場合)
又、操作ハンドルは5種類の長さから選べます。(ギア比3:1)
仕様・スペック
4つの操作タイプ
※ニーズに合わせて選べる、オーニングの開閉操作(張出し/収納)。
※角度調整は全タイプ共通のハンドルによる手動操作です。
※電動タイプはオプションとなります。
-
手動タイプ
クランクハンドルで開閉操作を行う、シンプルな手動タイプ。
女性でも無理なく動かせます。 -
電手動タイプ※
通常時は電動で開閉操作を行い、停電などの緊急時は手動で開閉操作を行えるタイプ。
-
電動タイプ※
スイッチで簡単に開閉操作が行なえ、便利な電動タイプ。オプションの電装品でさらに快適。
-
電動リモコンタイプ※
受信機内蔵モーター(アルタス)を使用。手軽なリモコン操作で離れた場所から、らくらく開閉。
横にスクロールできます
※電動リモコンタイプは、モーター内に受信機を内蔵したコンパクトなモデルのため通常の外部受信機は不要です。
※注1:電動リモコンタイプを複数台仕様の場合、リモコンに追加登録することで、一斉操作が可能です。
2種類のフレームカラー
洗練された2つのフォルムが心地よい快適環境を創造します。
日本の風土に合わせて開発された、美しさと強さを求めたハイクオリティオーニング。
ワンランク上を目指した「スタンダードタイプ」と収納時の建物との調和に配慮した「ボックスタイプ」。
オーニングの新基準として追求した、強靭さ、操作性、意匠性・・・、その徹底したこだわりは、上質のスペースを育み、人に地球にやさしい、ナチュラルな快適環境を創造します。
幅広い設置サイズ
-
間口(横幅)サイズ
-
最小間口2,045mm
~ 最大間口5,965mm(単装)
最小間口6,620mm
~ 最大間口11,170mm(二連装)
最小間口12,080mm
~ 最大間口16,630mm(三連装)
-
出巾(張り出し)サイズ
-
1m ~ 3.5m
フリルパターン
4種類の中から、フリル(前垂れ生地)のアレンジを楽しめます。ご希望に合わせてお選びください。
※特にご指定のない場合はフリルは付属しませんのでご注意ください。
カラー(メロディ:ポリエステルキャンパス【防炎認定品】)
ストライプについて
※ストライプの柄ピッチは全て115mmとなります。
※ストライプの裏面は基本色である左側のカラー1色のみとなります。
※製造の特性上、色名が同じであってもストライプの色と単色の色とは同色ではありませんのでご注意ください。
